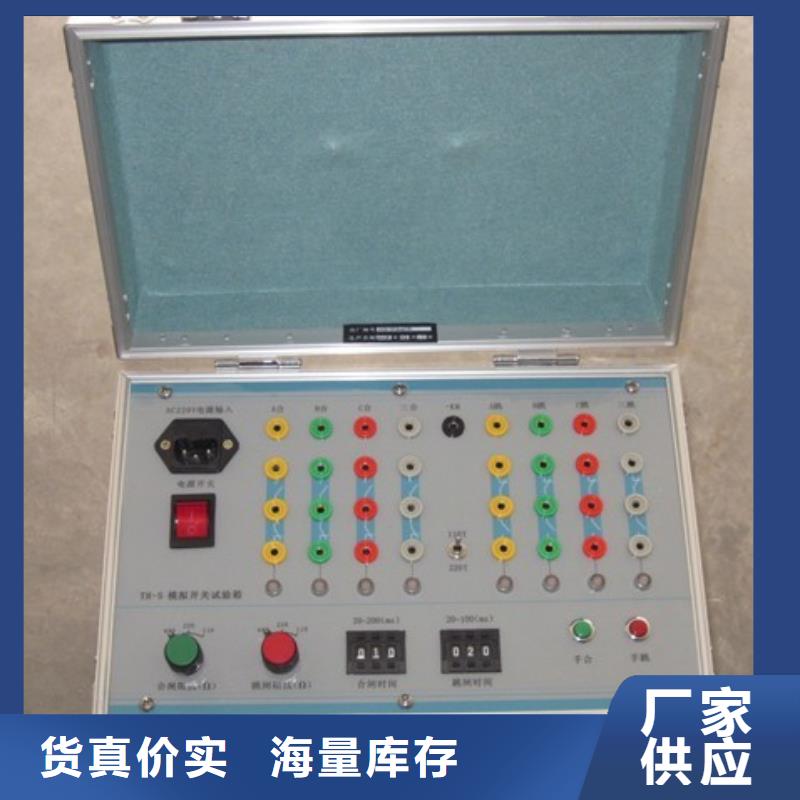

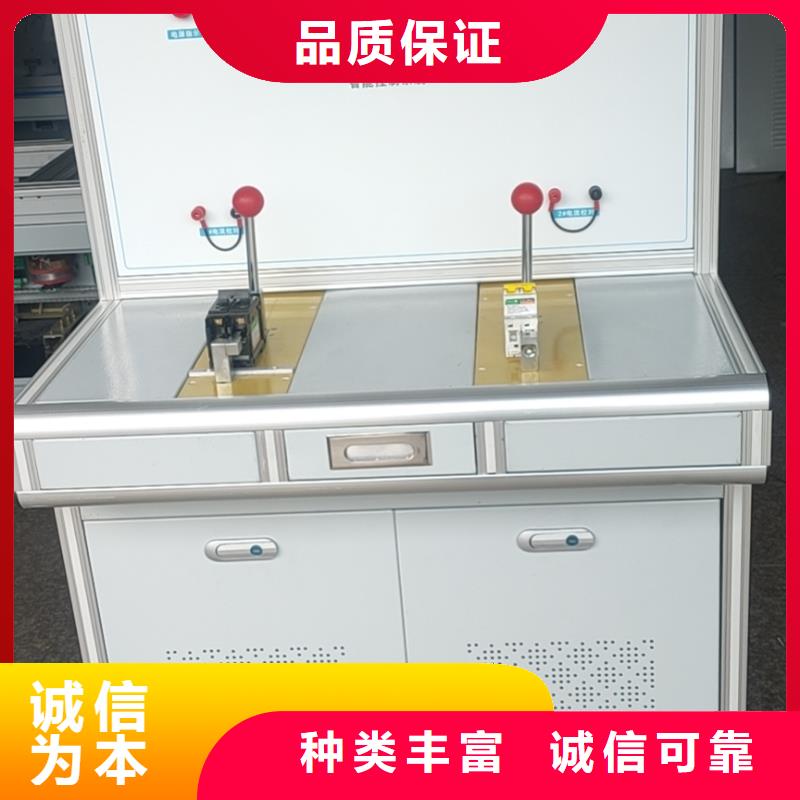

池州高低压开关柜通电试验台合闸和重合闸过程类似。 二．单路使用说明 1．面板开关、按键其功能介绍：（1）电源接口： 输入220V/50Hz。 （2）合闸输出端子：当模拟开关收到合闸脉冲经延时后，根据接线情况单相或三相合闸，合闸相合闸输出接点由断开到闭合再断开，发出一脉冲。 （3）跳闸输出端子：当模拟开关收到跳闸脉冲经延时后，根据接线情况单相或三相跳闸，跳闸相跳闸输出接点由断开到闭合再断开，发出一信号。 （4）时间显示窗口：为液晶显示屏，显示跳合闸时间。 （5）跳闸电流选择开关： 跳闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置跳闸电流为1A、2A、3A、4A、5A。 （6）合闸电流选择开关：同跳闸电流按键。 （7）模拟断路器输入接点：保护装置发出跳合闸脉冲，接入模拟断路器跳合闸输入接点与公共端。 （8）辅助输出触点：面板A、B、C三组辅助触点为空接点，常开位置代表合闸状态，常闭位置代表分闸状态。可用于接通辅助设备电路。 （9）相关功能键： ①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。 手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。
